  2. 抵抗体及びシース測温抵抗体

弊社の製品カタログはこちらからご覧いただけます。

製品カタログを見る

Resistance Bulb測温抵抗体

１.測温抵抗体とは

  • 金属導体の電気抵抗は、一般に温度により変化します。

    この温度によって電気抵抗が変わるという性質を利用して温度を測るセンサを測温抵抗体といいます。

    なかでも白金は、この関係が他の金属と比較して直線的で温度係数も大きく、温度測定用に適しています。

    白金は化学的、物理的にも優れた性質を持っており、工業的に高純度のものが得られやすく温度測定用抵抗素子として使用することができます。

２.測温抵抗体の特長

工業用に使用されている測温抵抗体は、次のような特長を備えております。

  • 1.応答が速い

  • 2.安定性、再現性が優れている

  • 3.高精度を得ることができる

３.測温抵抗体の構造

一般に測温抵抗体は、抵抗素子、内部導線、絶縁チューブ、保護管、端子箱その他必要な取付金具などから構成されます。

４.測温抵抗体の計測方法　JIS C 1604－1997

記号 ３導線式
X 抵抗素子の一端に２本、他端に１本の導線を接続し、
導線抵抗の影響を除くことが出来るようにした形状で
測温抵抗体を用いた工業用の計測では
最も多く採用されている計測方法です。

表を左右にスライドできます

記号 ４導線式
Y 抵抗素子の両端にそれぞれ２本の導線を接続し、導線抵抗の影響をなくした形状で
２線式、３線式に比べコストの点では高くなりますが、最も精度の高い計測方法です。

表を左右にスライドできます

５.測温抵抗体素子の許容差と適用規格　JIS C 1604－1997

規格 階級 許容差[℃] 既定電流値
記号 公称抵抗値
Ｐｔ１００ Ｒ１００ / ＲＯ ＝ １.３８５１ Ａ ±（ ０.１５ ＋ ０.００２ ）｜ｔ｜ ０.５ｍＡ,１ｍＡ,２ｍＡ
Ｂ ±（ ０.３０ ＋ ０.００５ ）｜ｔ｜ ０.５ｍＡ,１ｍＡ,２ｍＡ,（５ｍＡ）
ＪＰｔ１００ Ｒ１００ / ＲＯ ＝ １.３９１６ Ａ ±（ ０.１５ ＋ ０.００２ ）｜ｔ｜ ０.５ｍＡ,１ｍＡ,２ｍＡ
Ｂ ±（ ０.３０ ＋ ０.００５ ）｜ｔ｜ ０.５ｍＡ,１ｍＡ,２ｍＡ,（５ｍＡ）

表を左右にスライドできます

※注(1)：許容差とは抵抗素子の測定温度における抵抗素子の示す抵抗を基準抵抗値より換算した温度から測定温度を引いた値。

※注(2)：｜ｔ｜は、＋,ーの記号に無関係な温度 (℃) で示される測定温度である。

Sheath resistance
temperature detectorシース測温抵抗体

１.シース測温抵抗体とは

  • ステンレス鋼、耐熱鋼などの極細管（シース）内に熱電対素線を無機絶縁物（酸化マグネシウム　Mgo）で強固に充填した構造のシース熱電対です。

    これをベースに、用途に応じて種々のバリエーションで構成することが出来ます。

    保護管形熱電対に比べ優れた特長を持っています。

２.シース測温抵抗体の特長

  • 1.広範囲の測定範囲

    外径が非常に細いため、小さな被測定物にも簡単に挿入でき、しかも高温に耐えます。
    -200℃～+500℃までの広い温度範囲に使用できます。

  • 2.応答性が早い

    熱電対素線と無機絶縁物および保護管が一体構造である為、熱容量が小さく、微小な温度変化にも敏感に応答します。

  • 3.取付が容易

    曲げ加工がシース外径の２倍以上であれば屈曲の多い場所でも取付ができます。

  • 4.耐圧性・機械的強度

    震度の激しい個所、高温や低温、腐食性雰囲気等の悪条件下でも使用できます。

  • 5.シース製作可能寸法

    • シース外径はΦ3.2～Φ8.0まで製作できます。
    • シース長さは外径に異なりますが100㎜から150Mまで可能です。
    • シース測温抵抗体はシングル・ダブルがあり、特殊なニーズにも対応できます。

３.シース測温抵抗体の種類

公称抵抗値 素子数 階級 規定電流 導線形式 区分 記号 使用温度範囲
Pt100Ω S シングル A 2ｍA　以下 X 3線式 低中温用 M -200　～　+250℃
D ダブル B Y 4線式
JPｔ100Ω S シングル A 5ｍA　以下 X 3線式 高温用 H -0　～　+500℃
D ダブル B Y 4線式

表を左右にスライドできます

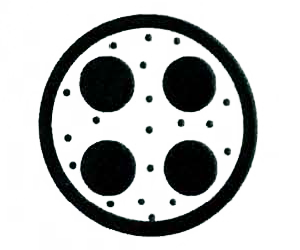

シース測温抵抗体のシースリード

公称外径（㎜） 導線径（㎜） 導線抵抗値（Ω／ｍ） 肉厚（㎜） シース材質 最大長（ｍ）
3.2 0.33 1.106 0.30 SUS316 150
4.8 0.51 0.467 0.43 SUS316 60
6.4 0.66 0.276 0.58 SUS316 30
8.0 0.81 0.177 0.74 SUS316 15
3.2 ー ー ー ー ー
4.8 0.51 0.467 0.43 SUS316 60
6.4 0.66 0.276 0.58 SUS316 30
8.0 0.81 0.177 0.74 SUS316 15

表を左右にスライドできます

※上記以外のサイズも取り扱っておりますので、PIONEED営業担当者にご相談ください。

※上記の標準導線抵抗値は20℃における値です。
