PIONEEDは社内規定に基づいて次の項目の検査を行っています。
なお、ご要求により検査を添付します。
1.外観・構造検査
-
-
製品の外観、接続部、溶接部、銀ろう付部、各締付部、銘板部、およびその他の部品を目視により、検査します。
溶接、ろう付部は必要により浸透深傷試験または気密試験を行います。
2.寸法検査
製作図面上規定された部品の寸法を測定器（直尺・ノギズ・マイクロメーター）により測定します。
| 区分 | 外径(Φ) | 長さ | ニップル長さ | 補償導線 |
|---|---|---|---|---|
| 一般形 | 6.0 ～ 50±1.00％ | ＜250㎜ ± 3.0㎜ 250 ≦㎜ ±1.5％ |
±3.0㎜ | ＜ 1,000㎜ ± 15㎜ 1,000㎜ ≦ ㎜ ± 1.5％ |
| シース形 | 0.25±0.10㎜ | |||
| 0.5 ～ 2.2±0.10㎜ | ||||
| 3.2 ～ 8.0±0.10㎜ |
表を左右にスライドできます
3.絶縁抵抗検査

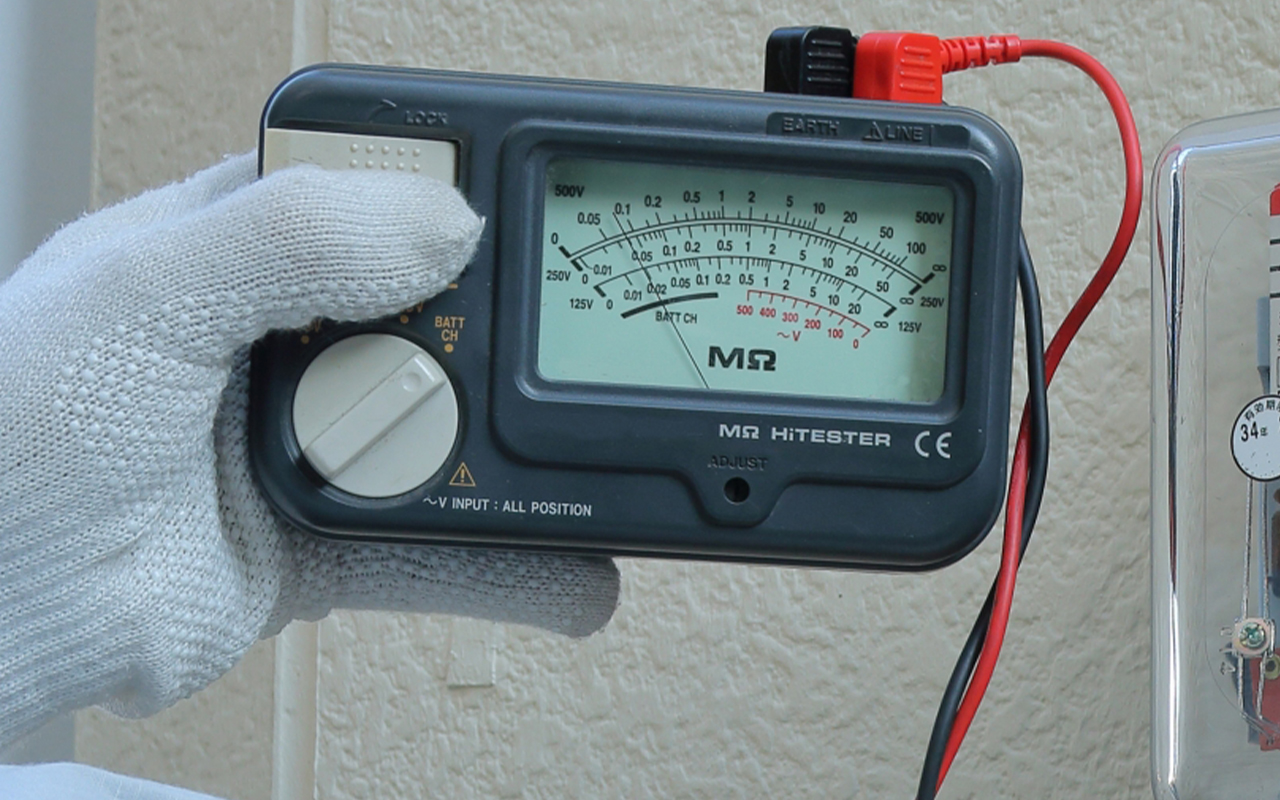

導線と保護管との間を室温状態で温水槽に浸漬し、絶縁抵抗計により検査します。
| 区分 | 外径(Φ) | 電圧 | 絶縁抵抗値 | 備考 |
|---|---|---|---|---|
| 一般形 | 8.0～50 | DC 500V | 10MΩ以上 | ー |
| シース形 | 0.25～0.5 | DC 50V | 5MΩ以上 | シース形の接地形 G2・G4・G6は除きます。 |
| 1.0～2.2 | DC 100V | 20MΩ以上 | ||
| 3.2～8.0 | DC 500V | 100MΩ以上 |
表を左右にスライドできます
4.極性および特性検査
| 区分 | 備考 |
|---|---|
| 一般形 | 測温接点または基準接点側を加熱し、 検流計で確認します。 |
| シース形 | 温水槽により極性および特性を 検流計で確認します。 |
5.導通検査
-
-
テスター（抵抗計）により端子間の導通を確認します。
6.金属保護管の外観・寸法検査
製作図面上規定された部品の寸法を測定器（直尺・ノギズ・マイクロメーター）により測定します。
| 区分 | 詳細 | 検査方法 | 合否基準 | 検品数 |
|---|---|---|---|---|
| 外観寸法 | 仕上面の粗さ | 目視による | 性能上または商品価値上の 欠陥があってはならない。 |
全数 |
| キズ・ヒビ・ワレ | 目視による | |||
| 材質検査 | ミルシート | 材料メーカ ミルシート | ー | 指定のみ/全数 |
| 寸法検査 | 各部寸法測定 | 直尺・ノギス等 | 1,000㎜以下 ±3.0％ | |
| 1,000～2,000㎜以下 ±5.0％ | ||||
| 2,000㎜以上 ±7.0％ |
表を左右にスライドできます
その他、ご要求により電気抵抗試験、耐電圧試験、X線透過試験、振動試験、耐圧試験、浸透深傷試験等を行います。
Temperature calibration温度校正業務

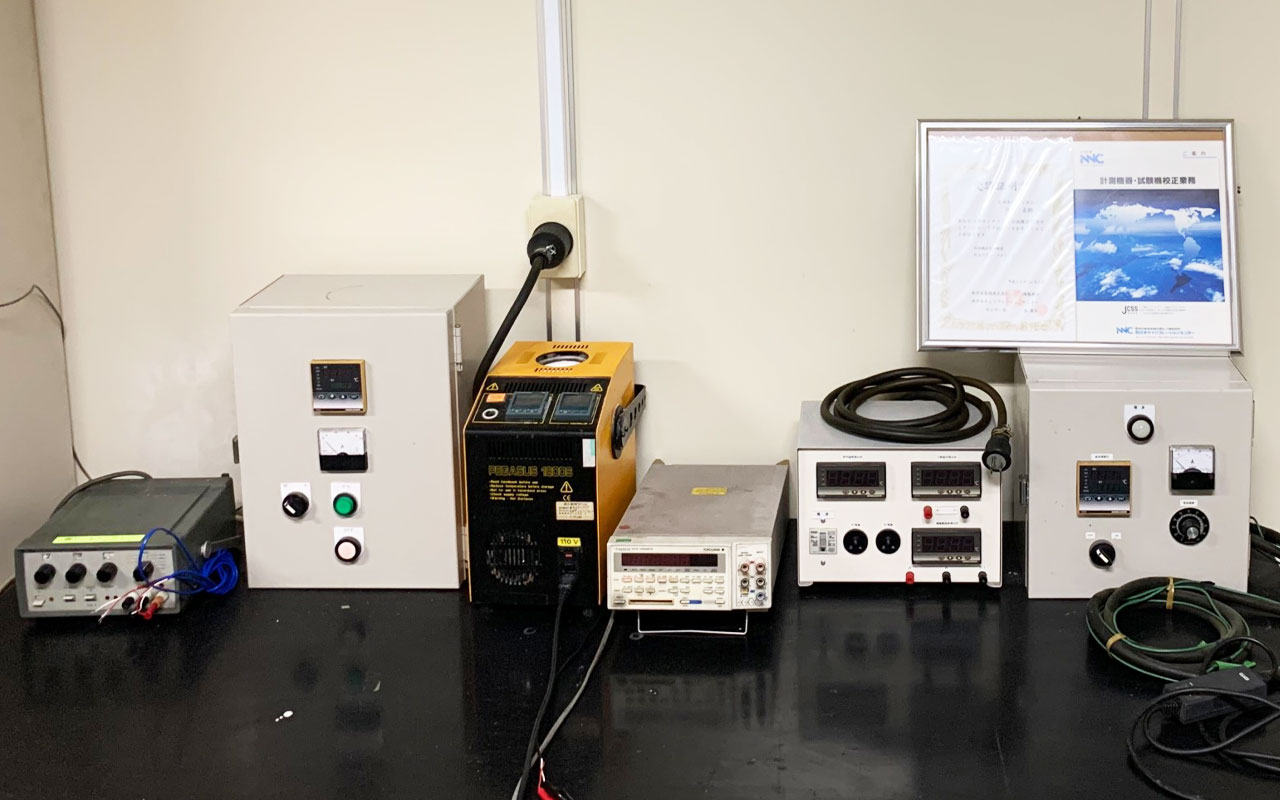

温度校正サービス
-
-
温度センサの精度を、維持、確認するためには、温度センサを定期的に校正することが必要です。
当社は、計量法に基づき、お客様のご要求に即した豊富な校正サービスを行います。
各種熱電対式温度センサおよび白金測温抵抗体式温度センサ(Pt100)に対して国家標準にトレースされた標準器で信頼性の高い一般校正サービスを提供します。
- 白金抵抗温度計の定点・比較校正
- 指示計器付き温度計の定点・比較校正
- ガラス製温度計の比較校正
- 熱電対の定点・比較校正
- 定点セル及び実現装置の定点校正
- 携帯型校正装置の比較校正
実用温度計の校正
［認定範囲：－196℃～1554℃］ 工業用温度計や温度計校正装置の認定校正を手軽にご利用いただけます。
| 校正対象温度計 | 校正温度［℃］ | 拡張不確かさ［℃］ | 参照標準 |
|---|---|---|---|
| 熱電対 （R,S,B） |
－40～660 | 0.8 | 白金抵抗温度計 |
| 300～1100 | 0.9 | R熱電対 | |
| 1100～1300 | 1.6 | ||
| 1300～1554 | 2.0 | ||
| 熱電対 （N,K,E,J,T） |
－196～－40 | 1.2 | 白金抵抗温度計 |
| －40～660 | 0.6 | ||
| 300～1100 | 1.0 | R熱電対 | |
| 1100～1372 | 1.8 | ||
| 白金抵抗温度計 （3線式、4線式100Ω） |
0（指定温度） | 0.03 | 白金抵抗温度計 |
| －40、100、200（指定温度） | 0.06 | ||
| －195.798 | 0.12 | ||
| －196～－80 | 0.14 | ||
| －80～250 | 0.10 | ||
| 250～660 | 0.18 |
表を左右にスライドできます
校正可能な対象品の寸法
| 校正対象温度計 | 校正の種類 | 校正温度［℃］ | 対象温度計の寸法 | 使用装置 | |
|---|---|---|---|---|---|
| 外径［mm] | 長さ［mm] | ||||
| 熱電対 白金抵抗温度計 指示計器付温度計 |

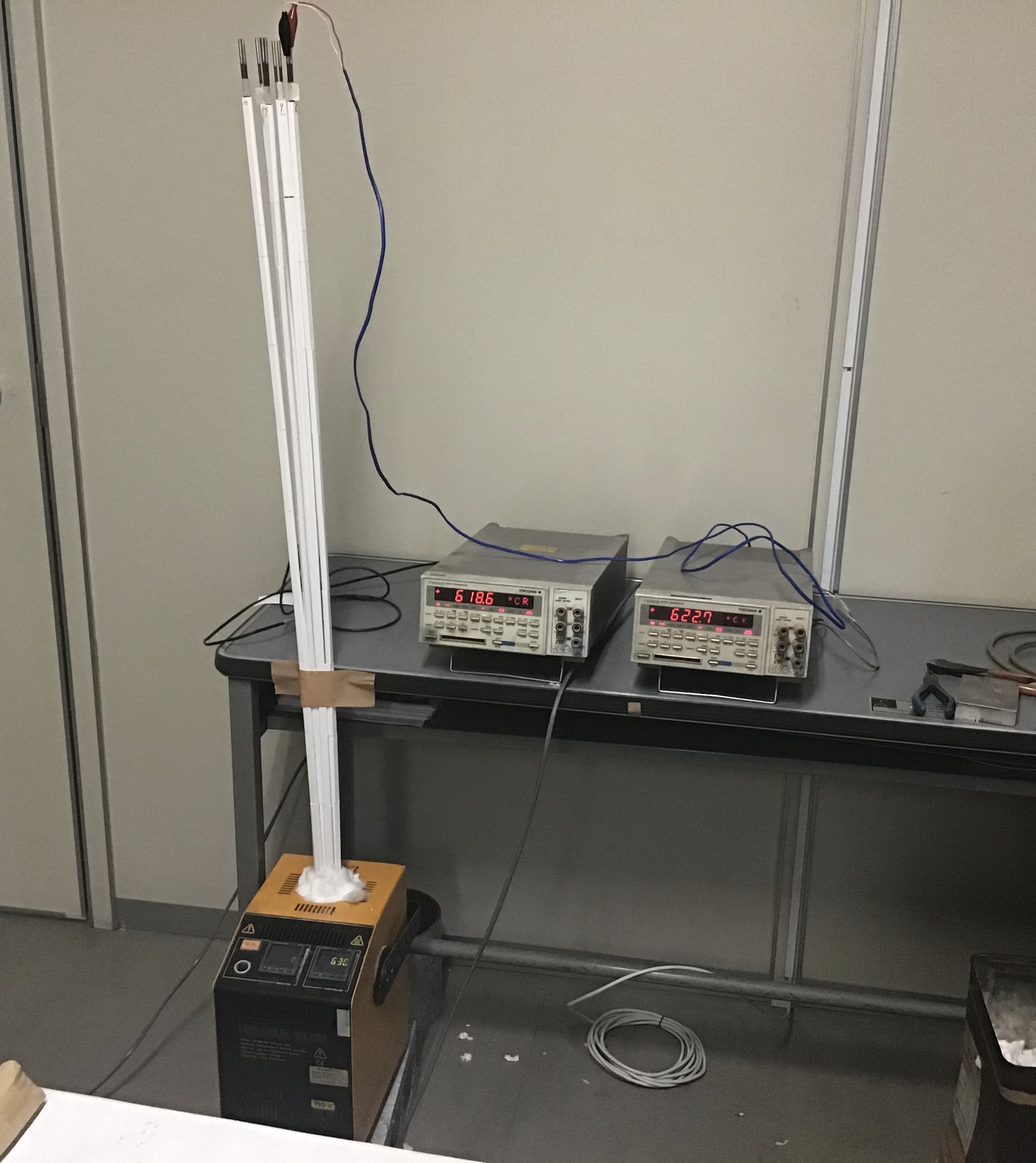

比較校正 | －40,0,100,200 | シース8.0以下 素線3.2以下 |
300以上 | 液体槽 |
| －196～－80 | 230以上750以下 又は850以上 |
ドライブロック槽 | |||
| －100～250 （－100～－80） |
シース8.0以下 素線3.2以下 （シース7.0以下） |
350以上 | 液体槽及び ドライブロック槽 |
||
| 250～660 （任意温度） |
シース8.0以下 素線3.2以下 |
450以上 | 粉体槽 | ||
| 100～1100 （任意温度） |
400以上 | 管状炉 | |||
| 1100～1372 （任意温度） |
600以上 | ||||
| 1100～1554 （任意温度） |
素線0.5以下 | 550以上 | |||
表を左右にスライドできます
※形状…寸法の長さ部分が直伸形状であること。
※端子…ワニ口で勘合・接続できる（リード）端子があること。
※端末付属品…端子箱・コネクタなどの付属品は取り外せること。
上記以外の寸法・形状の温度計については、別途お問合せください。
